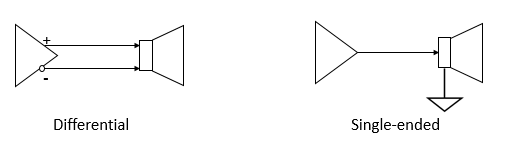

在講這篇前，建議大家花點時間了解一下什麼是單端輸出（single-ended）與差動輸出（differential），這個跟單聲道（mono）與雙聲道（stereo）不同，請先別搞混了。本質上，喇叭是個差動元件，看我們怎麼接，如下圖，左圖為一般揚聲器接法，右圖為耳機的接法。最後不管怎樣，都不能讓喇叭上有直流偏壓（DC），請參考Audio電路設計（三）。

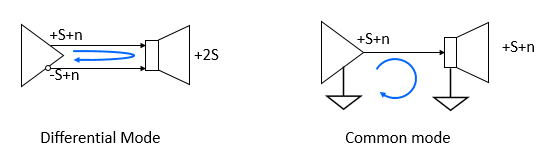

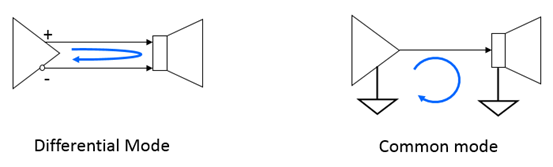

在EMC或一般訊號裡，也有相對應說法，叫做差模（differential-mode）與共模（common-mode）。原則上差模就是訊號或雜訊迴路都在負載上，而共模就是訊號雜訊會經過接地迴流。如下圖：
當音響系統在組合時，最佳當然是選用數位方法，例如HDMI、光纖（SPDIF）、同軸電纜（SPDIF）。便宜或者轉接方便的就使用類比方式，大多數的類比接頭是RCA或是3.5mm jack，然而受限於體積與價格（當然還有開發年代，例如傳統的電視遊樂器，就是由L、R、Video這三個RCA組成），接頭數都不夠，大概就是單端L、R、GND，擴大機設計比較好一些的，可能會是差動L+、L-、R+、R-。差動接法有什麼好處呢？如果我們傳輸的導線受到干擾，對於接收端來說，因為是兩邊訊號同時有一樣的雜訊，差值完全不受影響，但對於單端接收來說，干擾就是干擾，雜訊一影響就影響了，完全沒有解決的辦法。
不過我們經常（為了方便）使用的接法是手機或電腦，利用3.5mm jack輸出給主動式喇叭，甚至許多主動式小喇叭都先俱備了3.5mm jack輸入端子，讓我們可以很快速地使用，如下圖。也不是說這樣的接頭不好，只是因為接點少，高音質喇叭不會這樣設計。
這樣的接法在前級與後級的接地完全一樣的時候沒有問題，問題就在於（１）兩者地沒有接好，例如3.5mm jack沒有插到底，或者（２）某一裝置的地不是零準位了，例如手機或筆電正在充電。遇到問題（１）請先自我排除，再來討論問題（２）。這邊我有兩個想法，不過兩個想法都導致一樣的解決方案，大家也許可以提出來一起討論討論。

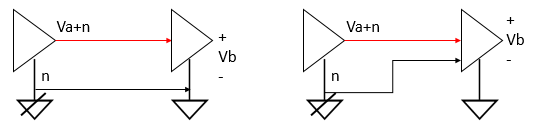

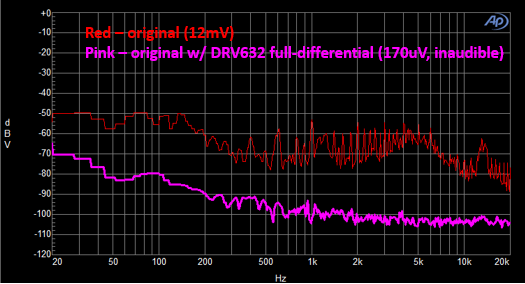

（A）如下圖左，因為放大器接地端受到干擾，故雜訊除了讓接地準位n不同外，一樣會存在於訊號Va+n上，而這樣子傳導到第二級，因為與第二級接地，故雜訊變成只存在訊號端（不管如何，訊號與地存在著類似Va+n的關係），所以第二級輸出Vb=Va+n就受到干擾了。解決方案：將第二級改為差動輸入，讓前一級的地直接輸入到差動放大器，也就是將兩者的地隔開。如此一來，利用差動原理，將能解決問題。

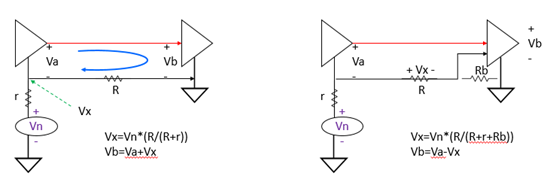

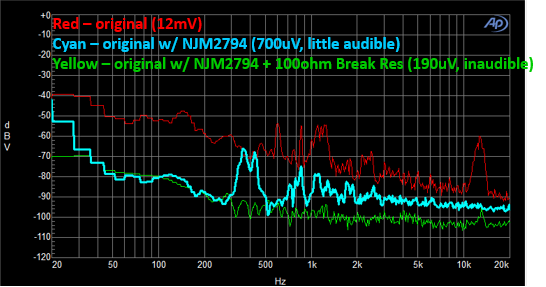

（B）有人提出稍微複雜的訊號模型，如下圖。左圖Vn為雜訊的電位，Vb是接收端收到的訊號；右圖是利用差動放大器當做接收端，除此之外，還加上一個break resistor。雖然對這模式抱持懷疑的態度，不過市面上許多號稱接地隔離的IC（Ground Isolator）內部都有這個break resistor，而且試過有加真的有點差異。
差動放大器有個規格叫做CMRR（Common-Mode Rejection Ratio），這個就在說明一個AMP它的差動抗共模雜訊的能力有多好。建議大家挑選IC或接地隔離產品時可以注意看一下。希望這篇能帶給大家多一些的想法，這種討論在國外可以找到許多資料，但是中文就很少，或者是講一些阻抗匹配等似是而非的術語，分享給各位有心在音響的朋友囉～
